У нас для вас очень приятная новость. Компания UNIFLEX продлевает гарантию на свою продукцию до двух лет!пресс промышленный Uniflex
HM 485 IB, SKU 245674
ВНИМАНИЕ: изображения носят информационно-схематический характер и не всегда являются точной копией товара. В случае необходимости уточняйте, пожалуйста, у специалистов компании |
Uniflex
|
| Вес | Германия |
| Страна происхождения | uniflex_list/hm-480hm-485.pdf |
| Гарантия | доступно для заказа |
| Статус | 2900 кг. |
| Габариты, д х ш х в | 730х1590х2480 |
| Мощность двигателя | 5.5 квт |
| Контроль диаметра обжима | Unimatic Control B |
| Макс. ф раскрытия | 405 мм |
| Диапазон обжима | 0-250, мм |
| Сила сжатия | 0450 тонн / 04500 кН |
| Объем гидробака | 300 л. |
| Наименование | Производитель | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
Краткое описание:
Промышленный гидравлический пресс с электрическим приводом, обжим SAE 100R15 3"
Полное описание:

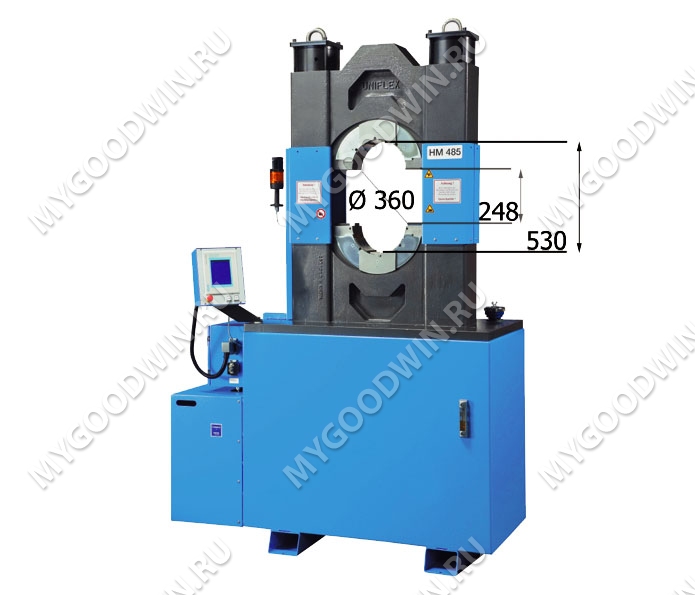

Uniflex HM485 — это один из самых мощных производственных прессов UNIFLEX с усилием обжатия — 450 тонн! Он является модификацией станка HM480 с увеличенным размером раскрытия кулачков. Данный станок доступен только в трехфазном исполнении.
Cтанок Uniflex HM485 спроектирован для обжима любой арматурой рукавов высокого давления SAE 100 R15 диаметром до 3 дюймов включительно.
Со специальными кулачками, возможен обжим металлической арматуры и/или рукавов SAE 100 R15 до 4 дюймов включительно. Допустим обжим индустриальных рукавов с прямой арматурой, специальными обжимными кулачками до 10 дюймов включительно!
Оператор управляет станком HM 485 посредством консоли с жидкокристаллическим сенсорным экраном (консоль является стандартным оснащением станка). Это позволяет увеличить количество режимов работы и расширить функционал станка.
Но, возможности данного станка не ограничиваются гидравлическими рукавами. Дело в том, что любой гидравлический пресс фирмы UNIFLEX, прежде всего, предназначен для обжима рукавов высокого давления. И все управление обжимным процессом сводится к контролю величины деформации. Система PFC, доступная для данного станка как дополнительная опция, позволяет производить обжим с заданным УСИЛИЕМ обжатия.
Станок Uniflex HM 485, оснащенный системой PFC, это мощный, универсальный пресс, способный работать, без вреда для себя, практически с любыми материалами.
Так же, при использовании специальных обжимных губок, возможна формовка металлического профиля.
Знаменитая система UNIFLEX с пластинами скольжения без применения смазки обеспечивает тройное преимущество, значительно повышая эффективность работы и, соответственно, качество готовых рукавов, включая их чистоту, а также продлевая ресурс самого обжимного станка — за счет сокращения потерь на трение (до -20-25%!). Эта уникальная запатентованная технология UNIFLEX с использованием композитных пластин скольжения так же делает обслуживание обжимных станков очень простым, быстрым и малотрудозатратным — достаточно уборки пылесосом после рабочей смены, и никакого удаления отработанной консистентной смазки, потому что ее просто НЕТ!
Одним из важнейших конструктивных преимуществ данного станка является расположение обжимных кулачков в непосредственной близости относительно переднего габарита обжимного механизма, а также наличие фиксированного т.н. "6-часового" кулачка (в положении 18.00), что позволяет значительно облегчить и ускорить работу оператора с 4-6-спиральными рукавами больших диаметров!
Также в стандартном исполнении станки Uniflex HM485 оснащены системой HiDS (High Pressure Pump Dynamic Suction). Система HiDS позволяет производить быстрое автоматическое переключение между малыми и большими гидроцилиндрами (малые предназначены для холостого закрытия и открытия обжимного механизма, большие — непосредственно для обжима) без остановки электродвигателя и без всякого участия оператора.
90% комплектующих, данного станка, произведено в ЕС. Сборка и отладка станка Uniflex HM485 произведена в Германии, г. Карбен, недалеко от Франкфурта-на-Майне.
Uniflex HM485 — это только станок. Для работы на нем необходимо докупить хотя бы комплект обжимных кулачков. Также доступна дополнительная оснастка:
- Обжимные кулачки серии 239L (используемые совместно с переходником 237.239.2L2):
| Конечный ф обжима, мм | Длина кулачка, мм |
| 6,8 | 40 |
| 9 | 70 |
| 12 | 70 |
| 14 | 70 |
| 16 | 70 |
| 17 | 70 |
| 19 | 70 |
| 20 | 70 |
| 22 | 70 |
| 24 | 70 |
| 26 | 70 |
| 28 | 85 |
| 32 | 85 |
| 36 | 85 |
| 40 | 85 |
| 44 | 85 |
| 47 | 110 |
| 50 | 110 |
| 54 | 110 |
| 57 | 110 |
| 62 | 110 |
- обжимные кулачки 237L серии (используемые совместно с переходником 245.237L):
| Конечный ф обжима, мм | Длина кулачка, мм |
| 54 | 118 |
| 57 | 118 |
| 62 | 118 |
| 67 | 118 |
| 71 | 118 |
| 74 | 118 |
| 78 | 118 |
| 84 | 118 |
| 86 | 118 |
| 90 | 118 |
| 96 | 118 |
| 103 | 118 |
| 106 | 126 |
| 111 | 126 |
| 116 | 126 |
| 121 | 126 |
| 126 | 126 |
| 131 | 126 |
- обжимные кулачки 245L серии (используемые без переходников):
| Конечный ф обжима, мм | Длина кулачка, мм |
| 103 | 130 |
| 106 | 130 |
| 111 | 130 |
| 116 | 130 |
| 121 | 130 |
| 126 | 130 |
| 131 | 130 |
| 136 | 130 |
| 146 | 150 |
| 156 | 150 |
| 170 | 150 |
| 185 | 150 |
| 200 | 150 |
- QDS 239B пластина с гнездами для хранения девяти комплектов обжимных кулачков.
- PTS System маркировочная система.
- QDS 239C напольная передвижная система для хранения 12 комплектов обжимных кулачков.
- QDS 239R настольная подставка для хранения девяти комплектов обжимных кулачков.
- QDS 239S настенная система для хранения 12 комплектов обжимных кулачков.
- QDS 239C/T (Twin) напольная передвижная система для хранения 24 комплектов обжимных кулачков.
- QDC 239.5 устройство для быстрой замены обжимных кулачков.
- LUF лампа общего освещения.
- LUS лампа точечного освещения.
- TA механический задний упор.
- TAA упор-кнопка с функцией запуска процесса обжима.
- PS педаль с функцией запуска процесса обжима.
- OIL COOLER допонительное охлаждение масла.
- UTS система трансфера данных обжима на компьютер (кабель и программное обеспечение)
- PFM система мониторинга усилия обжатия.
- PFC програмное обеспечение, позволяющее задавать усилие обжатия и характер его повышения.
- SHS зеркало заднего вида.
- OCS 10 retro камера заднего вида + монитор (альтернатива зеркалу)
Присутствует выгодное ценовое предложение на сам станок с некоторым количеством обжимных кулачков и дополнительной оснасткой.
Это HM485 Paket. В него входят:
- сам станок HM485.
- QDS 239B пластина с гнездами для хранения девяти комплектов обжимных кулачков.
- QDS 239.5 устройство для быстрой замены обжимных кулачков.
- переходники 237.239.2L2 и 245.237L
- десять комплектов обжимных кулачков на выбор или или стандартный набор.
Стандартный набор кулачков, включенных в конфигурацию HM485 Paket:
- Кулачки серии 239L (используемые совместно с переходником 237.239.2L2):
| Конечный ф обжима, мм | Длина кулачка, мм |
| 17 | 70 |
| 20 | 70 |
| 24 | 70 |
| 28 | 85 |
| 32 | 85 |
| 40 | 85 |
| 44 | 85 |
| 50 | 110 |
- Кулачки серии 237L (используемые совместно с переходником 245.237L):
| Конечный ф обжима, мм | Длина кулачка, мм |
| 57 | 118 |
| 71 | 118 |
Используемые идентификаторы* товара:
| Идентификатор | Комментарий |
| HM 485 IB | каталожный номер |
| HM485IB | каталожный номер без символов |
*товары могут отличаться по техническим характеристикам друг от друга
